Miasta szukają sposobu na cichsze tramwaje bez stawiania kolejnych murów przy balkonach. Niska bariera akustyczna NPC pracuje tuż przy szynie i w pomiarach daje około −6 dB. W artykule pokazujemy, kiedy może zastąpić klasyczny ekran akustyczny i jak wpasowuje się w zielone torowisko. Tekst jest pisany prostym językiem dla osób planujących inwestycje w mieście.
Najważniejsze informacje z artykułu:
- NPC to niska bariera przy samej szynie, wysoka na mniej niż metr.
- Wysokie ekrany stoją przy zabudowie i tworzą efekt muru.
- Niska bariera przy torze obniża hałas tramwajów średnio o 5–7 dB(A).
- W pilotażu w Ostrawie NPC dała około 6 dB mniej hałasu na odcinku 70 m.
- NPC dobrze działa w gęstej zabudowie bez miejsca na wysoki ekran.
- System NPC z zielonym torowiskiem, absorberami i matami ogranicza hałas oraz drgania.
- PFU powinno opisywać wymaganą redukcję hałasu w dB i wskazywać normę EN 16272.
Czym jest niska bariera akustyczna NPC i czym różni się od tradycyjnych ekranów?
Niska bariera akustyczna NPC to niski mur przy samej szynie, który ogranicza hałas tramwaju u źródła, a nie przy oknach mieszkańców. To rozwiązanie działa jak filtr przy torze, a nie jak wysoka ściana między ulicą a domami.
W klasycznym podejściu miasto stawia wysoki ekran akustyczny przy zabudowie. Taki ekran ma kilka metrów wysokości. Oddziela ruch od mieszkańców, ale też odcina ich od ulicy. Niska bariera akustyczna stoi tuż przy torze, ma zwykle mniej niż metr wysokości i nie dominuje w krajobrazie.
Hałas tramwajowy powstaje głównie tam, gdzie koło styka się z szyną. To tak zwany hałas toczenia kół tramwaju. Dochodzi do tego pisk na łukach i dźwięki z napędu. Jeśli bariera pojawia się blisko tego miejsca, fala dźwiękowa ma mniej szans, by się roznieść po okolicy.
NPC to przykład rozwiązania typu near rail low height noise barrier. Ta nazwa oznacza właśnie niską barierę przytorową. Moduły mają kształt litery L lub litery T. Stoją na fundamencie obok główki szyny. L-kształtna bariera akustyczna i T-kształtna bariera akustyczna tworzą rodzaj małego „parawanu” przy torze, który zasłania bezpośredni kontakt wzrokowy między szyną a budynkiem.
Wysoki ekran akustyczny działa inaczej. Stoi dalej od źródła hałasu, zwykle przy krawędzi jezdni albo przy granicy działki. Odbija i pochłania dźwięk dopiero po przebyciu pewnej drogi. W efekcie wysoki ekran bywa skuteczny akustycznie, ale często tworzy wrażenie muru i wywołuje sprzeciw mieszkańców.
Niska bariera akustyczna NPC jest projektowana z myślą o tramwajach i kolei miejskiej. Pasuje do różnych układów ulic i torowisk. Może pracować w pasie zieleni, w torowisku wydzielonym, a także w ulicy wspólnej z ruchem samochodowym. W wielu strategiach, które obejmują cały transport szynowy, pojawia się dziś pytanie, jak ograniczyć hałas, nie budując kolejnych ścian przy balkonach.
W praktyce różnica między NPC a ekranem przypomina różnicę między gaszeniem iskry a gaszeniem już rozpalonego ognia. Gdy bariera stoi przy torze, ogranicza rozchodzenie się dźwięku od razu. Gdy stoi dopiero przy budynkach, reaguje na hałas później. Dla mieszkańca liczy się jednak prosta rzecz: czy przy otwartym oknie hałas jest niższy, a widok z mieszkania niezasłonięty ścianą.
Niska bariera akustyczna NPC to niski mur przy samej szynie, który ogranicza hałas tramwaju u źródła, zamiast budować wysoką ścianę przy oknach mieszkańców.
Jaką redukcję hałasu tramwajowego daje niska bariera akustyczna w porównaniu z ekranem?
Niska bariera akustyczna przy torze może obniżyć hałas tramwaju średnio o około 5–7 dB(A). Taka zmiana jest już wyraźnie odczuwalna dla ucha i w wielu sytuacjach zbliża efekt do tradycyjnego ekranu.
W badaniach near rail low height noise barrier stosuje się proste zasady. Mierzy się poziom dźwięku bez bariery. Potem mierzy się ten sam ruch z włączoną barierą. Mikrofony stoją w punktach odbioru, czyli tam, gdzie są okna mieszkańców. Różnica kilku decybeli na wykresie odpowiada temu, co mieszkaniec słyszy na balkonie lub przy uchylonym oknie.
Wyniki pomiarów terenowych pokazują, że niskie bariery przytorowe dają zwykle redukcję rzędu 5–7 dB(A). W literaturze akustycznej opisano nawet przypadki zysków powyżej 8 dB(A) przy odpowiedniej geometrii i wysokości. Takie wartości pojawiają się w publikacjach w czasopismach technicznych, na przykład Applied Acoustics i w materiałach z konferencji o hałasie kolejowym.
Dobrym odniesieniem jest pilotowy odcinek NPC w Ostrawie. Bariera pracuje tam na fragmencie torowiska o długości około 70 metrów. Na punktach pomiarowych po stronie zabudowy odnotowano spadek poziomu dźwięku o około 6 dB. W praktyce mieszkańcy opisują tę zmianę jako wyraźnie spokojniejsze tło hałasowe przy zachowaniu tej samej liczby kursów tramwajów.
Wysokie ekrany akustyczne potrafią dać nieco większą redukcję, na przykład 8–12 dB(A). Dotyczy to jednak sytuacji, w których można postawić wysoki mur w odpowiedniej odległości i wysokości. Niska bariera pracuje bliżej szyny, więc korzysta z innej geometrii rozchodzenia się fali dźwiękowej. W wielu układach miejskich, gdzie nie ma miejsca na ścianę, niska bariera daje efekt wystarczający, a jednocześnie nie obciąża przestrzeni.
W materiałach technicznych niska bariera bywa zaliczana do grupy rozwiązań opisanych jako niskie ekrany akustyczne przy torowisku. Ważne jest jednak, jak mieszkańcy odbierają taki element. Niski próg przy torze nie zasłania horyzontu, nie odbiera światła i nie odcina wzroku od ulicy. Z punktu widzenia człowieka w mieszkaniu różnica między niską barierą a wysokim ekranem to różnica między „ciszej” a „ciszej, ale za cenę muru”.
Podczas modelowania hałasu w programach akustycznych projektant wprowadza parametry bariery i ekranu. Do obliczeń trafia wysokość, odległość od toru, współczynnik redukcji hałasu dB(A) oraz dane o ruchu. Dzięki temu można porównać scenariusz „ekran” z wariantem „NPC przy torze”. Takie obliczenia pomagają pokazać radnym i mieszkańcom, że zysk akustyczny nie musi oznaczać wysokiej ściany przy ulicy.
Porównanie klasycznego ekranu akustycznego i niskiej bariery NPC przy torowisku.
| Cecha | Wysoki ekran akustyczny | Niska bariera akustyczna NPC | Znaczenie dla miasta |
| Typowa redukcja hałasu [dB(A)] | Około 8–12 dB(A), zależnie od wysokości i układu | Około 5–7 dB(A) przy barierze przy samej szynie | Przy umiarkowanych przekroczeniach NPC często wystarcza |
| Położenie względem toru i zabudowy | Dalej od toru, bliżej budynków lub krawędzi jezdni | Tuż przy szynie, bardzo blisko źródła hałasu | NPC działa przy źródle i nie zajmuje dodatkowego terenu |
| Wpływ na przestrzeń i widok | Tworzy wysoki mur, zasłania widok i daje cień | Niski element, nie dominuje w krajobrazie | Łatwiej utrzymać otwarty charakter ulicy |
| Kolizje z infrastrukturą i układem ulicy | Często wymaga przesunięć chodników, ścieżek, zjazdów | Zwykle mieści się w pasie torowiska | Mniej przebudów i uzgodnień technicznych |
| Akceptacja społeczna | Często budzi sprzeciw mieszkańców | Zwykle lepiej akceptowana niż wysoki ekran | Mniejsze ryzyko konfliktów i protestów |
| Możliwość łączenia z innymi rozwiązaniami | Można łączyć, ale rośnie wrażenie „muru” | Naturalnie łączy się z zielonym torowiskiem i dodatkowymi elementami | Dobrze pasuje do systemu: hałas + zieleń + retencja |
| Perspektywa kosztów w cyklu życia | Wyższe koszty utrzymania dużych powierzchni | Mniejsze gabaryty, łatwiejsze w utrzymaniu | Potencjalnie niższe koszty w długim okresie |
W badaniach terenowych niska bariera przy torze daje zwykle 5–7 dB mniej hałasu, co w wielu układach miejskich zbliża jej efekt do tradycyjnego ekranu.
Jak interpretować różnicę 6 dB dla mieszkańców przy torowisku?
Różnica 6 dB oznacza zauważalnie cichsze torowisko w odczuciu mieszkańca. Taką zmianę wiele osób opisuje jako obniżenie hałasu mniej więcej o jedną trzecią przy tej samej liczbie przejazdów.
Skala decybelowa nie jest liniowa. Trzy decybele różnicy to już wyraźna zmiana poziomu dźwięku. Sześć decybeli to kolejny krok. Mówiąc prosto, kilka dodatkowych decybeli mniej przekłada się na poczucie większego spokoju i mniejszej „męczliwości” hałasem.
Z mojego doświadczenia wynika, że mieszkańcy rzadko posługują się liczbami. Mówią raczej, że „tramwaje mniej drażnią”, „łatwiej rozmawia się przy otwartym oknie” albo „wieczorem jest jakoś spokojniej”. To właśnie takie opisy pomagają przełożyć różnicę 6 dB na codzienne życie w mieszkaniu przy torze.
W raportach OOŚ i w spotkaniach z mieszkańcami warto pokazywać tę zmianę na prostych przykładach. Można porównać wykres przed i po. Można też zestawić nagrania z mikrofonu w tych samych punktach. Dla wielu osób ważniejsze od samej liczby jest to, że liczba skarg na hałas tramwajów po zmianie zaczyna spadać.
Różnica 6 dB nie rozwiąże każdego problemu. Przy bardzo wyśrubowanych normach może być potrzebny zestaw środków, a nie jeden produkt. W typowych warunkach miejskich taka zmiana bywa jednak złotym środkiem między skutecznością a akceptacją przestrzenną.
Różnica 6 dB nie jest abstrakcyjną liczbą, lecz realnym odczuciem spokojniejszego tła dźwiękowego przy tej samej liczbie przejazdów tramwajów.
W jakich sytuacjach miejskich NPC może zastąpić wysoki ekran akustyczny?
NPC może zastąpić wysoki ekran tam, gdzie hałas jest podwyższony, ale nie skrajnie wysoki, oraz tam, gdzie nie ma miejsca na mur. Dotyczy to zwłaszcza ulic śródmiejskich, osiedli z gęstą zabudową i węzłów przesiadkowych, w których liczy się zarówno cisza, jak i widok.
W gęstej zabudowie ekrany często nie „wchodzą” w projekt. Zajmują dużo miejsca. Wchodzą w kolizję z chodnikiem, ścieżką rowerową, zjazdami i sieciami podziemnymi. Budzą też silne emocje. Mieszkańcy nie chcą, by przed ich balkonem stanął wysoki mur, nawet jeśli poprawi to wyniki w tabeli hałasu.
Przy modernizacji istniejących torowisk problem jest jeszcze trudniejszy. Mamy już ukształtowaną ulicę, parkingi, zieleń, przystanki. Dołożenie wysokiego ekranu oznacza przesuwanie krawężników, zmianę organizacji ruchu, przebudowę sieci. Niska bariera akustyczna NPC wchodzi w ten układ znacznie łagodniej, bo stoi tuż przy torze i zwykle nie wymaga dużych zmian w otoczeniu.
Na osiedlach mieszkaniowych sytuacja jest podobna. Mieszkańcy oczekują ciszy, ale także światła dziennego i kontaktu wzrokowego z ulicą. Wysoki ekran odcina ich od tego wszystkiego. Niska bariera przy torze nie zasłania widoku, ponieważ jej wysokość jest ograniczona. W takich miejscach NPC pozwala zmniejszyć hałas tramwaju, a jednocześnie zachować otwarty charakter ulicy.
Na węzłach przesiadkowych i pętlach tramwajowych hałas bywa punktowo bardzo dokuczliwy. Tramwaje hamują, ruszają, skręcają. Stężenie dźwięków jest duże. Niska bariera w połączeniu z innymi środkami, takimi jak smarowanie szyn czy odpowiednie prowadzenie ruchu, może znacząco poprawić komfort ludzi czekających na przystankach.
W wielu miastach pojawia się dziś pojęcie zielona infrastruktura miejska. Chodzi o takie projektowanie, w którym nawierzchnie i urządzenia techniczne nie są tylko „twardą” infrastrukturą, ale też wspierają przyrodę, retencję i komfort klimatyczny. NPC dobrze wpisuje się w takie myślenie, bo łączy redukcję hałasu z możliwością łączenia z zielenią w pasie torowiska.
Przy wyborze rozwiązania ważny jest także cykl życia infrastruktury torowej. Ekran to duży, widoczny obiekt, który trzeba regularnie utrzymywać, czyścić i czasem naprawiać. Niska bariera ma mniejszą powierzchnię, krótsze fundamenty i inny sposób pracy z otoczeniem. W długim okresie może to oznaczać bardziej przewidywalne koszty i mniejsze ryzyko konfliktów społecznych.
Przykłady ulic z zielonym torowiskiem i niską barierą pojawiają się już w różnych miastach. Można znaleźć je w opisach inwestycji i raportach z wdrożeń. Dobrym materiałem do przeglądu takich przykładów są na przykład opisane realizacje RailFix. Analiza tych przykładów pomaga zobaczyć, że NPC to nie tylko teoria, ale rozwiązanie, które już pracuje w realnej przestrzeni miejskiej.
Niska bariera NPC najlepiej sprawdza się tam, gdzie ekran się nie mieści lub nie jest akceptowany, a miasto wciąż potrzebuje realnej redukcji hałasu tramwajów.”
Jak niska bariera akustyczna współpracuje z zielonym torowiskiem RAILfix, absorberami i matami antywibracyjnymi?
Najlepsze efekty akustyczne daje nie pojedynczy produkt, ale dobrze dobrany zestaw rozwiązań. NPC jest jednym z elementów takiego systemu i współpracuje z zielonym torowiskiem, absorberami i matami podtorowymi.
System NPC + RAILfix można sobie wyobrazić jako układ kilku warstw. Na górze widać roślinność, na przykład niskie rośliny typu sedum. Pod nią znajdują się elementy konstrukcyjne i warstwa magazynująca wodę. W sąsiedztwie szyny stoją moduły niskiej bariery. Zielone torowisko RAILfix nie tylko tłumi część dźwięku, lecz także poprawia retencję wody i ogranicza nagrzewanie się miasta.
Blisko szyny można zamontować dodatkowe elementy. Są to specjalne wkładki, które obejmują główkę szyny lub przylegają do niej z boku. To właśnie absorbery hałasu szynowego. Ich zadaniem jest tłumienie drgań, które powstają przy toczeniu się koła po stali. Gdy taki absorber pracuje razem z niską barierą, fala dźwiękowa jest osłabiana już na dwóch poziomach: w miejscu jej powstania i przy rozchodzeniu się w przestrzeni.
Pod torowiskiem można ułożyć kolejną warstwę ochrony. Są to maty antywibracyjne podtorowe. Działają jak amortyzator. Ograniczają przenoszenie drgań z toru na podłoże i dalej na fundamenty budynków. To szczególnie ważne tam, gdzie tory biegną blisko starszej zabudowy, obiektów zabytkowych lub wrażliwych laboratoriów.
Z mojego doświadczenia wynika, że taki zestaw rozwiązań dobrze wpisuje się w cele polityka ESG w transporcie publicznym. Z jednej strony mamy realne ograniczenie hałasu i drgań. Z drugiej strony poprawiamy jakość przestrzeni, zwiększamy udział zieleni i retencję. System NPC + RAILfix można traktować nie tylko jako ochronę akustyczną, ale też jako element szerszego projektu zielonej infrastruktury miejskiej.
W dyskusjach o klimacie miasta pojawia się też temat miejskie wyspy ciepła a torowiska. Beton nagrzewa się i oddaje ciepło. Zieleń i materiały retencyjne działają odwrotnie. Magazynują wodę i chłodzą. Połączenie zielonego torowiska z niską barierą o neutralnym wizualnie charakterze pomaga więc nie tylko wyciszyć miasto, lecz także je lekko schłodzić.
W materiałach technicznych wyróżnia się różne odmiany takich systemów. Mogą się różnić typem roślinności, sposobem retencji, klasą zastosowanych mat czy absorberów. Ważna jest jednak logika całości. Hałas i drgania są redukowane krok po kroku, od źródła aż po otoczenie. Taki systemowy sposób myślenia ułatwia później uzasadnienie inwestycji w rozmowach z różnymi wydziałami i interesariuszami.
Więcej o roli dodatkowych elementów tłumiących można znaleźć w materiałach opisujących absorbery hałasu szynowego. Podobnie jest z warstwami elastycznymi, o których szerzej piszą opisy rozwiązań takich jak maty antywibracyjne. Te dokumenty pokazują, że NPC nie działa w próżni, lecz w ramach spójnego zestawu środków ochrony przed hałasem i drganiami.
Quotable zdanie dla tej sekcji:
„System NPC + RAILfix działa jak układ filtrów: zielone torowisko, niska bariera, absorbery i maty stopniowo ograniczają hałas i drgania od szyny aż po fasadę budynku.”

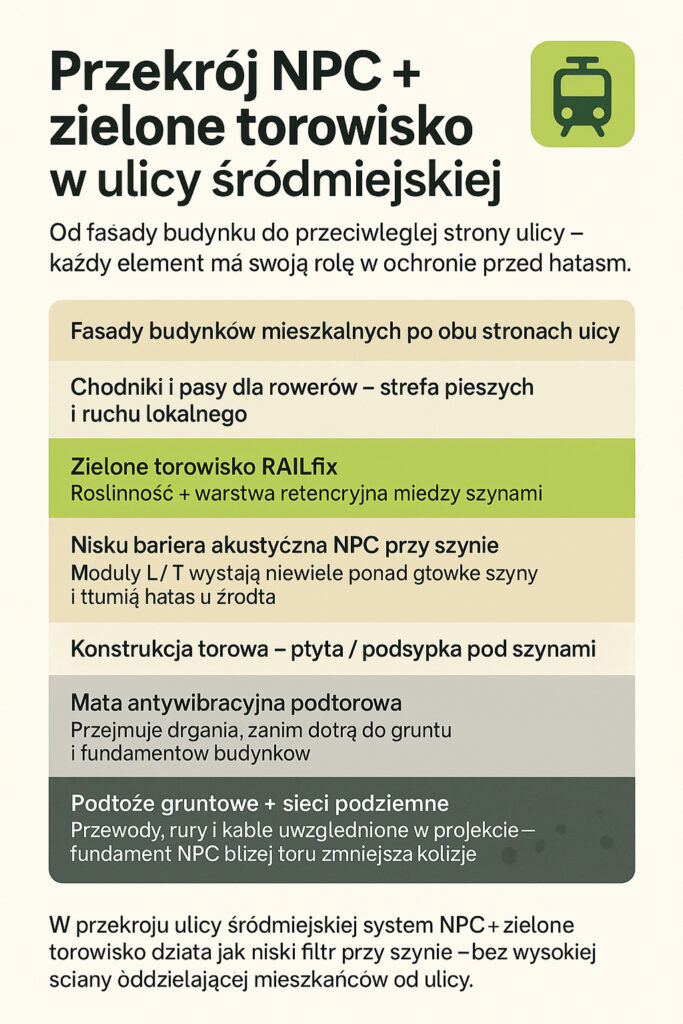

Jak wygląda w praktyce przekrój systemu NPC + zielone torowisko w ulicy śródmiejskiej?
Przekrój ulicy z NPC i zielonym torowiskiem można opisać krok po kroku. Od fasady budynku aż do przeciwległej strony ulicy każdy element ma swoją rolę w ochronie przed hałasem.
Z jednej strony ulicy stoi budynek mieszkalny. Przed nim znajduje się chodnik. Dalej biegnie pas jezdni lub pas dla rowerów. Obok, na wydzielonym pasie, znajduje się torowisko. Między szynami leży zielona konstrukcja wypełniona roślinnością i warstwą retencyjną. Tuż przy każdej szynie stoi rząd niskich modułów NPC, które wystają niewiele ponad poziom główki szyny.
Pod zielonym torowiskiem i pod szynami znajduje się konstrukcja torowa. W zależności od typu torowiska mogą to być płyty betonowe lub podsypka. W tej warstwie znajduje się miejsce na matę antywibracyjną. Taka mata pracuje jak cienka warstwa sprężysta, która przejmuje drgania, zanim przeniosą się głębiej w grunt.
Poniżej biegną różne sieci podziemne. Mogą to być przewody energetyczne, kable teletechniczne, rury wodne lub kanalizacyjne. W projekcie trzeba je uwzględnić. Niska bariera NPC ułatwia tę pracę, bo jej fundament jest bliżej toru i ma mniejszy zasięg. To ogranicza zakres kolizji i uproszcza uzgodnienia techniczne.
Po drugiej stronie torowiska układ zwykle się powtarza. Jezdnia, chodnik, zabudowa. W całym przekroju nie pojawia się wysoki ekran. Widoczność pozostaje dobra. Kierowca widzi przejścia i skrzyżowania. Pieszy widzi nadjeżdżający tramwaj. Miasto zyskuje ciszej działające torowisko, lecz nie traci otwartego charakteru przestrzeni.
W przekroju ulicy śródmiejskiej system NPC + zielone torowisko wprowadza niski filtr przy szynie, zamiast wysokiej ściany oddzielającej mieszkańców od ulicy.
Jak zapisać niską barierę akustyczną NPC w PFU i dokumentacji przetargowej miasta?
Opis NPC w PFU powinien być jasny i precyzyjny. Dokument musi określać oczekiwany efekt akustyczny i cechy systemu, a nie tylko ogólne hasło o ochronie przed hałasem.
W programie funkcjonalno-użytkowym warto zacząć od opisu problemu. Na przykład od informacji, że występują przekroczenia hałasu w określonych punktach. Następnie można wskazać, że miasto dopuszcza zastosowanie niskiej bariery przy torze. Ważne, by pojawiła się tam nazwa typu rozwiązania, czyli niska bariera akustyczna przy torowisku, a także opis lokalizacji tej bariery.
Kolejny krok to parametry. W PFU można określić minimalny wymagany efekt, na przykład oczekiwaną różnicę redukcja hałasu tramwajowego w dB(A) między stanem obecnym a docelowym. Można też odwołać się do klasyfikacji akustycznej z norm EN 16272 i EN 1793. Takie normy opisują, jak bada się urządzenia ochrony przed hałasem i jak klasyfikuje się ich pochłanianie oraz izolacyjność.
W dokumentacji przydają się również gotowe wyniki badań dla konkretnego systemu. W przypadku rozwiązań z rodziny RAILfix istnieją materiały techniczne i testy laboratoryjne. Informacje tego typu porządkują na przykład certyfikaty RailFix. Do PFU można dołączyć odniesienia do takich dokumentów, aby wykonawca wiedział, jakiego poziomu jakości oczekuje zamawiający.
W części dotyczącej ocena oddziaływania na środowisko warto opisać także planowany sposób weryfikacji. Mogą to być pomiary kontrolne po wykonaniu inwestycji. Mogą to być także obliczenia w programach akustycznych z aktualnymi danymi ruchu. Jasny opis metody sprawia, że późniejsza dyskusja o skuteczności nie opiera się tylko na odczuciach, lecz także na konkretnych wynikach.
W PFU dobrze jest odnieść się do cykl życia infrastruktury torowej. Można podkreślić, że miasto oczekuje rozwiązania trwałego, z przewidywalnymi kosztami utrzymania i możliwością serwisu bez nadmiernych utrudnień w ruchu. W porównaniu koszty ekranów akustycznych vs niskich barier mogą wyglądać różnie na etapie budowy, ale ważne są też wydatki na czyszczenie, naprawy i ewentualne przebudowy.
W praktyce wiele miast korzysta w takich sytuacjach z pomocy specjalistów. Współpraca z projektantem, akustykiem i dostawcą systemu pomaga przełożyć potrzeby inwestora na konkretne zapisy dokumentu. W opisach produktów można znaleźć przykładowe fragmenty PFU oraz interpretacje norm. W takim dialogu nierzadko pojawia się określenie rozmowa ze specjalistą RailFix o zielonych torowiskach. To określenie oznacza po prostu wymianę wiedzy między osobą odpowiedzialną za inwestycję a dostawcą rozwiązania, bez automatycznego wskazywania jednego produktu.
PFU, które opisuje wymaganą redukcję hałasu i odnosi się do norm EN 16272, daje miastu realną kontrolę nad tym, jakie rozwiązanie pojawi się przy torach.
